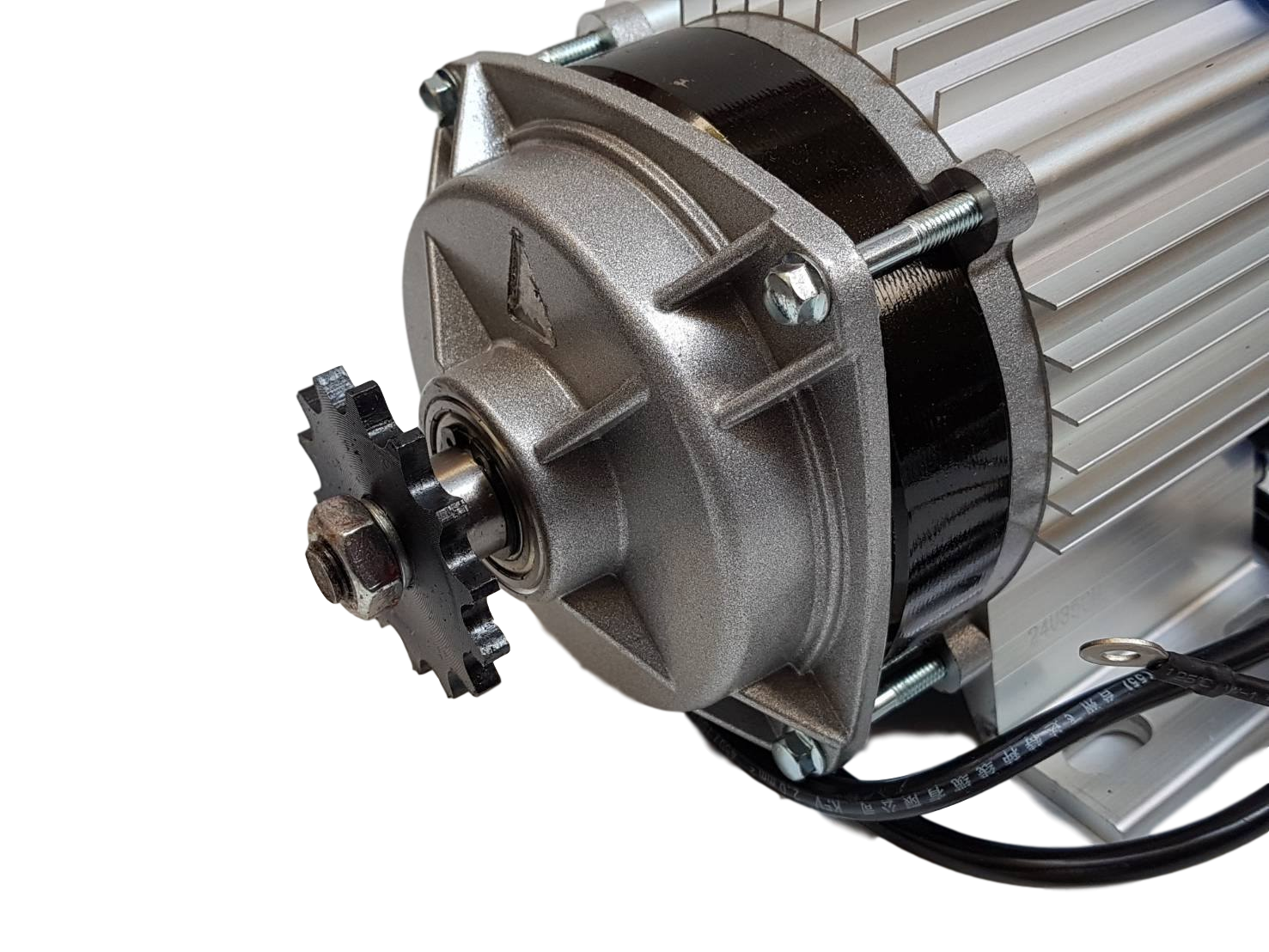

มอเตอร์บัสเลส



มอเตอร์กระแสตรงไร้แปรงถ่าน  อาจอธิบายว่าเป็น commuted ทางอิเล็กทรอนิกส์มอเตอร์ที่ไม่มีแปรง มอเตอร์ประเภทนี้มีประสิทธิภาพสูงในการผลิตแรงบิดจำนวนมากในช่วงความเร็วที่กว้างใหญ่ ในมอเตอร์แบบไร้แปรงนั้นแม่เหล็กถาวรจะหมุนไปรอบ ๆ เกราะคงที่และเอาชนะปัญหาของการเชื่อมต่อกระแสไฟฟ้ากับเกราะ การแลกเปลี่ยนกับอุปกรณ์อิเล็กทรอนิกส์นั้นมีขีดความสามารถและความยืดหยุ่นสูง พวกเขาเป็นที่รู้จักกันสำหรับการดำเนินงานที่ราบรื่นและถือแรงบิดเมื่ออยู่กับที่





หลักการทำงานของมอเตอร์

ก่อนอธิบายการทำงานของ มอเตอร์กระแสตรงไร้แปรงถ่านมันจะดีกว่าที่จะเข้าใจการทำงานของแปรงเครื่องยนต์. ในแปรงมอเตอร์มีแม่เหล็กถาวรอยู่ด้านนอกและมีกระดองหมุนซึ่งบรรจุแม่เหล็กไฟฟ้าอยู่ภายใน แม่เหล็กไฟฟ้าเหล่านี้สร้างสนามแม่เหล็กในกระดองเมื่อเปิดเครื่องและช่วยในการหมุนกระดอง แปรงเปลี่ยนขั้วของเสาเพื่อให้หมุนบนของกระดอง หลักการพื้นฐานสำหรับมอเตอร์ DC แบบแปรงและสำหรับมอเตอร์ DC แบบไร้แปรงนั้นคือข้อเสนอแนะตำแหน่งเพลาภายในเดียวกัน มอเตอร์กระแสตรงไร้แปรงถ่าน มีเพียงสองส่วนพื้นฐาน: โรเตอร์และสเตเตอร์ โรเตอร์เป็นส่วนหมุนและมีแม่เหล็กโรเตอร์ในขณะที่สเตเตอร์เป็นส่วนที่นิ่งและมีขดลวดสเตเตอร์ ในแม่เหล็กถาวร BLDC จะติดอยู่ในโรเตอร์และย้ายแม่เหล็กไฟฟ้าไปยังสเตเตอร์ ทรานซิสเตอร์กำลังแรงสูงใช้สำหรับเปิดใช้งานแม่เหล็กไฟฟ้าสำหรับการเปลี่ยนเพลา ตัวควบคุมทำการกระจายพลังงานโดยใช้วงจรโซลิดสเตต

ชนิดของมอเตอร์กระแสตรงไร้แปรงถ่าน

โดยทั่วไป BLDC มีสองประเภทคือหนึ่งประเภท มอเตอร์โรเตอร์ด้านนอก และอื่น ๆ คือ มอเตอร์ใบพัดภายใน. ความแตกต่างพื้นฐานระหว่างสองอย่างนี้เป็นเพียงการออกแบบหลักการทำงานของพวกเขาเหมือนกัน

BLDC มอเตอร์ถูกใช้กันโดยทั่วไปในที่ซึ่งการควบคุมความเร็วอย่างแม่นยำเป็นสิ่งที่จำเป็น อย่างเช่นในดิสก์ไดรฟ์ของเครื่องคอมพิวเตอร์หรือเครื่องบันทึกวิดีโอเทป, ไดรฟ์ภายใน CD, CD - ROM ( ฯลฯ ) และกลไกภายในผลิตภัณฑ์สำนักงาน เช่นพัดลม, เครื่องพิมพ์เลเซอร์ และ เครื่องถ่ายเอกสาร. พวกมันมีข้อดีหลายอย่างมากกว่ามอเตอร์ธรรมดา

การออกแบบใบพัดภายใน

ในการออกแบบใบพัดภายในใบพัดจะอยู่ในศูนย์กลางของมอเตอร์และสเตเตอร์ที่คดเคี้ยวล้อมรอบโรเตอร์ เนื่องจากใบพัดตั้งอยู่ในแกนแม่เหล็กแม่เหล็กของใบพัดจึงไม่ป้องกันความร้อนภายในและความร้อนจะกระจายไปได้ง่าย ด้วยเหตุนี้มอเตอร์ที่ออกแบบโดยโรเตอร์ด้านในทำให้เกิดแรงบิดจำนวนมากและใช้ได้อย่างถูกต้อง

การออกแบบใบพัดภายนอก

ในการออกแบบโรเตอร์ด้านนอกโรเตอร์จะล้อมรอบขดลวดซึ่งตั้งอยู่ในแกนกลางของมอเตอร์ แม่เหล็กในโรเตอร์จะดักจับความร้อนของมอเตอร์ภายในและไม่อนุญาตให้กระจายไปจากมอเตอร์ ประเภทของมอเตอร์ที่ออกแบบมานั้นทำงานที่กระแสไฟที่ต่ำกว่าและมีแรงบิดที่ต่ำ

ข้อดีของ Brushless DC Motor

  1. มอเตอร์แบบไร้แปรงนั้นมีประสิทธิภาพมากกว่าเนื่องจากความเร็วถูกกำหนดโดยความถี่ที่จ่ายกระแสไฟฟ้าไม่ใช่แรงดัน

  2. เมื่อแปรงขาดหายไปการสูญเสียพลังงานเชิงกลเนื่องจากแรงเสียดทานน้อยกว่าซึ่งเพิ่มประสิทธิภาพ

  3. มอเตอร์ BLDC สามารถทำงานที่ความเร็วสูงภายใต้เงื่อนไขใด ๆ

  4. ไม่มีประกายไฟและเสียงรบกวนน้อยลงระหว่างการใช้งาน

  5. สามารถใช้แม่เหล็กไฟฟ้าได้มากขึ้นบนสเตเตอร์เพื่อการควบคุมที่แม่นยำยิ่งขึ้น

  6. มอเตอร์ BLDC เร่งและลดความเร็วได้อย่างง่ายดายเนื่องจากมีความเฉื่อยของโรเตอร์ต่ำ

  7. เป็นมอเตอร์ประสิทธิภาพสูงที่ให้แรงบิดขนาดใหญ่ต่อลูกบาศก์นิ้วบนรางอันกว้างใหญ่

  8. มอเตอร์ BLDC ไม่มีแปรงที่ทำให้เชื่อถือได้มากขึ้นอายุการใช้งานที่ยาวนานและการบำรุงรักษาฟรี

  9. ไม่มีประกายไฟจากไอออไนซ์กระแสไฟฟ้าและการรบกวนทางแม่เหล็กไฟฟ้าก็ลดลงเช่นกัน

  10. มอเตอร์ดังกล่าวระบายความร้อนด้วยการนำและไม่จำเป็นต้องมีการไหลของอากาศสำหรับการทำความเย็นภายใน



ข้อเสียของ Brushless DC Motors

  1. มอเตอร์ BLDC มีราคาสูงกว่า มอเตอร์กระแสตรงไร้แปรงถ่าน.

  2. สามารถจ่ายพลังงานสูงที่ จำกัด ให้ มอเตอร์ BLDCมิฉะนั้นความร้อนที่มากเกินไปทำให้แม่เหล็กและฉนวนของขดลวดอ่อนลงอาจได้รับความเสียหาย
